STANDARDNA OPREMA

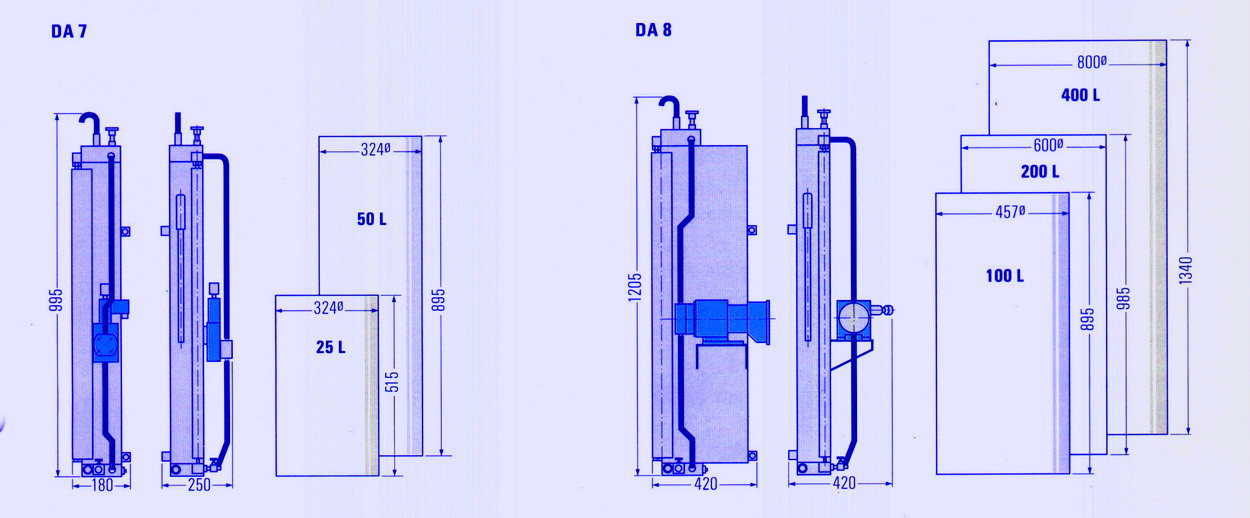

Radna posuda sa mjernom biretom izrađena je od visokokvalitetnog nehrđajućeg čelika otpornog na utjecaj odoranta. Dostupna je u dvije veličine OD7 (volumen 7l) i OD 8 (volumen 28l).

Elektronički kontrolni uređaji PDO 2000, OLK7, ODR7, ExOT7 upravljaju i nagledaju sustav odorizacijske stanice. Moduli se mogu međusobno kombinirati. Izvedeni su u plastičnom kučištu za montažu na zid, zaštita IP66. Naponi napajanja: 230 V AC, 115 V AC ili 24 V AC/DC.

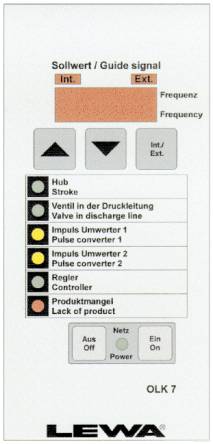

  • OLK7
    Jedinica za kontrolu membranske dozirne pumpe i doziranje odoranta u plinovod proporcionalno protoku plina.
    • Dva načina rada: interni i externi
    • Ulazni vanjski signal može biti: digitalni i analogni (0/4 – 20 mA).

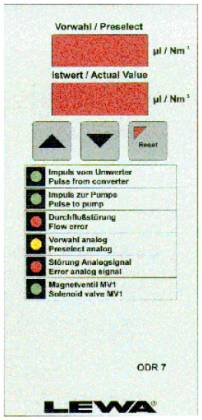

  • ODR7
    • Mikroprocesorska jedinica koja kontrolira doziranje odoranta u plin. Koristi se u kombinaciji sa mjerilom malih protoka KMM.
    • Željena vrijednost koncentracije unosi se u ul/Nm3 i uspoređuje se sa stvarnim protokom odoranta i ukoliko je došlo do odstupanja korigira se rad dozirne pumpe.
    • Postavna i stvarna vrijednost prikazana je na pokazivaču uređaja.
    • Dostupan je signal stvarne potrošnje odoranta i to kao 1 impuls/ml ili analogni signal 0/4 – 20 mA.

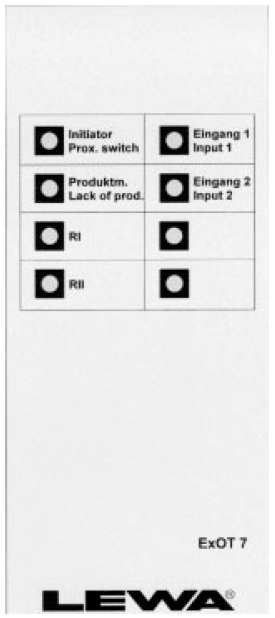

  • ExOT7
    Ex ulazni modul za sigurno odvajanje svih ulaznih signala od zone povećane opasnosti koji to zahtjevaju (npr. signal minimalne razine, kontakti KMM-a...)

Dozirne membranske pumpe (tipovi MAH, MBH, MLM) odlikuje pouzdanost u radu i velika preciznost dozirane količine. Sastoji se od elektromagneta (zaštita EExeII T5 ili EExd) i hidraulički pogonjene membrane od nehrđajućeg čelika.

  • LEWA DOZIRNE PUMPE
    Korištenje membrane nudi optimalne mogućnosti za proporcionalnu kontrolu.
    Elektromagnet je izrađen u zaštiti EExeII T5 ili EExd i isporučuje se sa svim certifikatima.
    Glava pumpe je hermetički zabrtvljena i omogućuje vrlo dug radni vijek, kako same membrane, tako i usisnog i tlačnog ventila

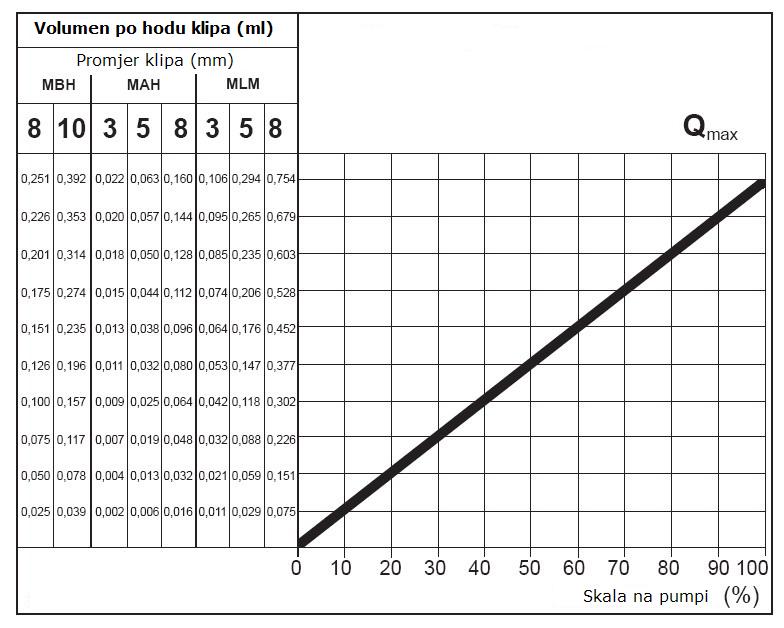

    Volumen doziranog odoranta u jednom hodu klipa pumpe očitava se iz grafikona.

Pomoću skale na pumpi moguće je vrlo precizno linearno podešavanje dozirane količine odoranta.

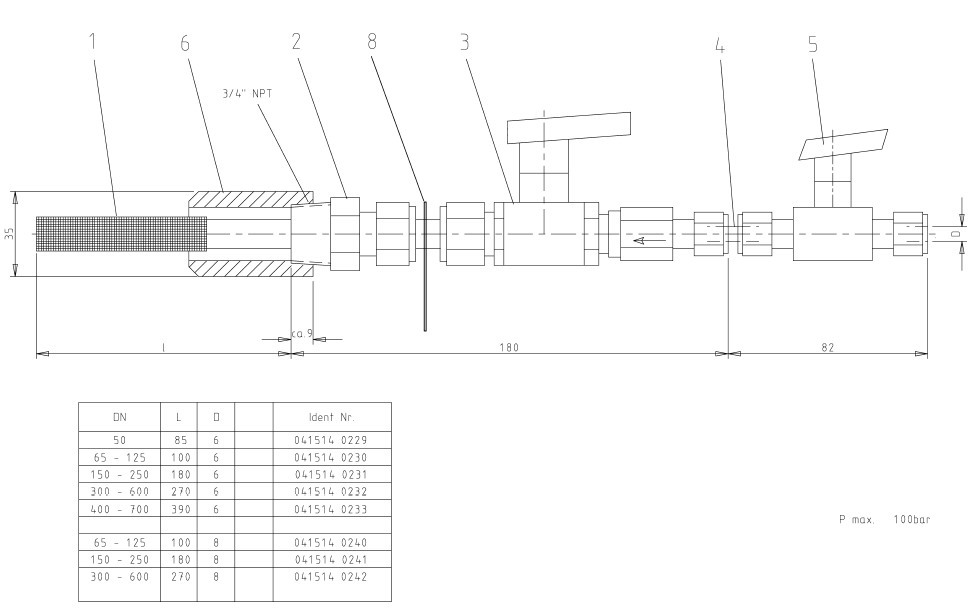

Sapnica za ubrizgavanje sa zapornim i nepovratnim ventilom, postavlja se na plinski cjevovod. Izrađena je od visokokvalitetnog čelika. Učvršćuje se pomoću nastavka (3/4'' NPT) koji se zavaruje na cijev. Sapnica i nastavak izrađeni su u skladu sa standardom DIN EN 10204-3.1 B.

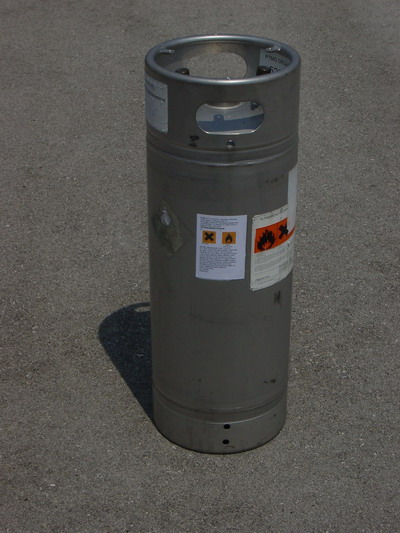

Posude za odorant za THT/etilmerkaptan dostupne su u volumenu od 50l. Na posudama se nalaze zaporni ventili i brzorastavljajući priključci.

Bazen za prihvat slučajno prolivenog odoranata za smještaj odorizacijske stanice i posude za odorant izrađen je od materijala otpornog na odorante.

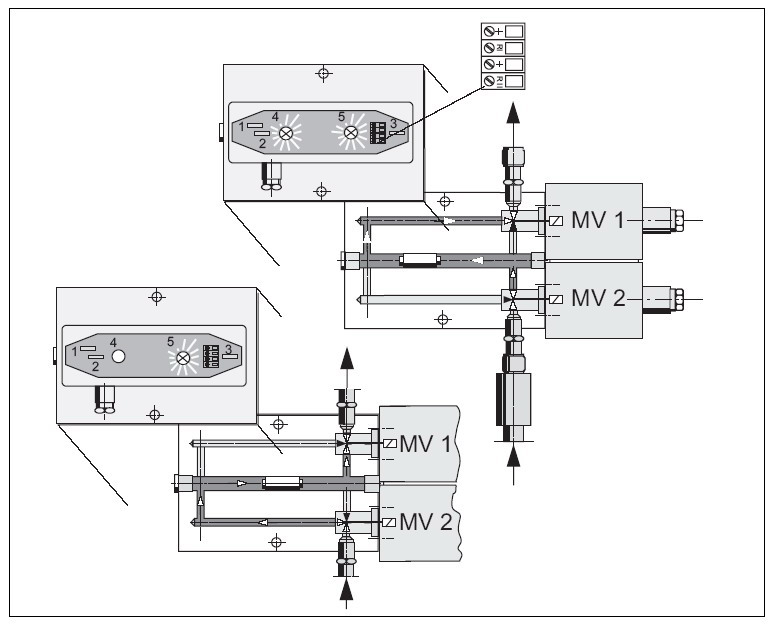

Mjerilo protoka KMM koristi se za mjerenje količine odoranta ubrizganog u plinovod. U kombinaciji sa membranskom pumpom i elektroničkim modulima OLK7, ODR7 i ExOT7 omogućuje točno mjerenje i doziranje željene koncentracije odoranta u plinu.

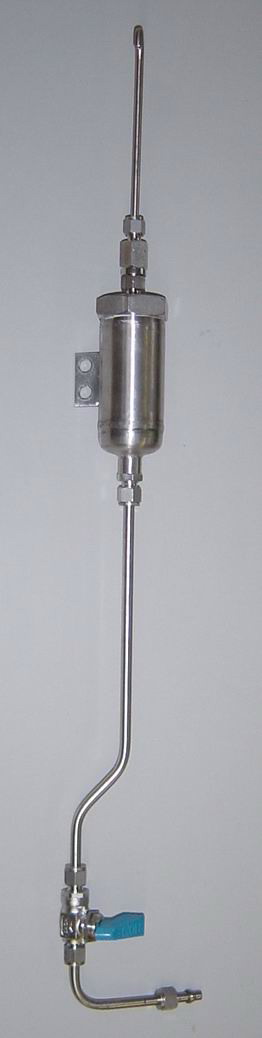

Uređaj za pranje omogućuje ispiranje pumpe, usisnog i tlačnog dijela cjevovoda prije rastavljanja.

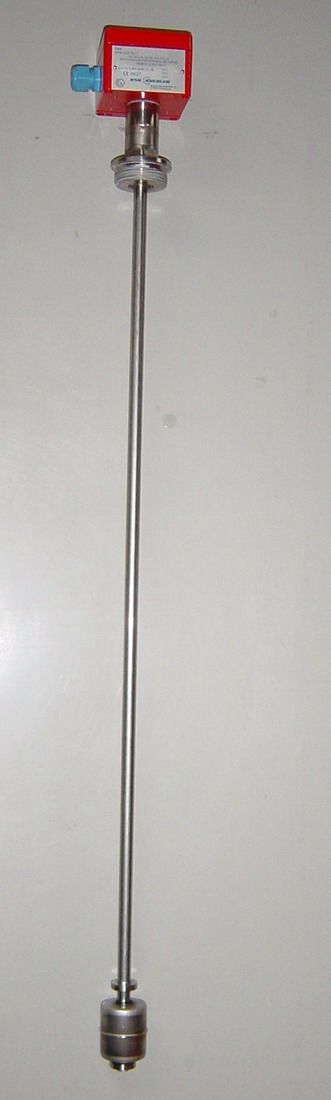

Plovak za minimalnu razinu odoranta daje signal kada razina odoranta u sustavu padne ispod rezervne količine.

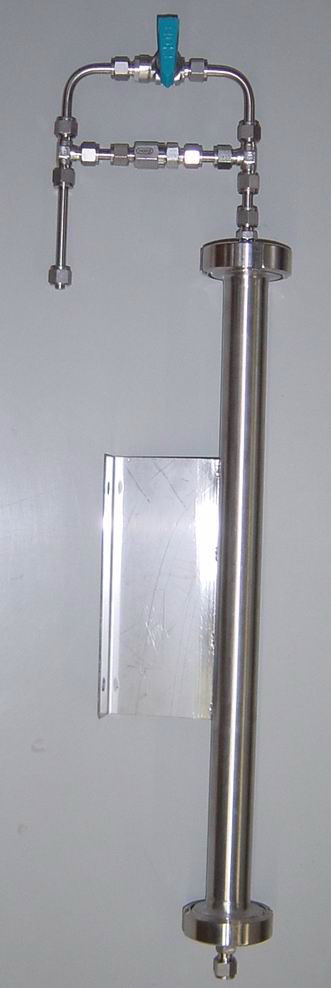

Filter od aktivnog ugljena sprečava širenje neugodnih mirisa u okolinu.

Sustav za nadtlak sa dušikom pomaže prilikom prepumpavanja odoranta iz radne posude u rezervnu posudu (prilikom servisa i kvarova i zamjene prazne posude). Sigurnosni razlog: smanjuje se isplinjavanje odoranta u sustavu u ljetnim mjesecima (nisko vrelište odoranta!).
